【洞見】技術 | 四探針法測試極片電阻

來源：時間：2022-10-31 17:14:47 瀏覽：7398次

近年來對電池的能量密度、功率性能的需求越來越高，更高能量密度電池與更大功率的鋰離子電池技術亟待開發。

鋰離子電池電阻是衡量電池性能的重要的指標之一。鋰離子電池電阻的大小直接影響鋰離子電池的容量、功率大小、循環壽命及安全性能。影響鋰離子電池電阻的因素有電極材料、配方、電解液、涂布勻漿工藝、極片電阻等，其中極片電阻反映了電極材料性能及配方的優劣。

因此通過極片電阻的測試，發現極片電阻與鋰離子電池電阻之間的對應關系，可以實現對鋰離子電池電阻進行預評估。不僅如此，通過極片電阻測試結果，除了可用于勻漿涂布工藝及配方的改進，還能夠及時篩選分類并剔除電阻值較大的極片，不使之流入單體制造的工序，提升終端產品品質，實現對材料體系的快速評價。

本文通過四探針法原理對電極極片電阻進行了測試評價，并通過測試組裝電池的交流阻抗，建立起極片電阻與電池電阻的對應關系，從而實現對電池電阻的預評估。

一、實驗部分

實驗儀器：根據四探針測試原理，自組裝兩探頭(直徑1mm)測試裝置，壓力計一臺HIOKI電阻計3560，IM6電化學工作站，氬氣手套箱。

實驗方法：將極片剪切成4cm×8cm的方形尺寸，然后把極片放在兩探頭下面，兩探頭通過兩極柱與電阻計連接，轉動測試裝置手柄，探頭受到穩定壓力擠壓極片，壓力大小通過壓力計控制，到達某一壓力后，讀取電阻計電阻數據，此數據即為極片電阻相對值。

電池制備：將極片在充滿氬氣的手套箱內組裝成扣式電池，在車間生產線組裝20Ah電池，分別測試EIS，測試頻率為100mHz~100kHz，電池均為放電狀態。

二、結果與討論部分

1、極片電阻測試方法建立

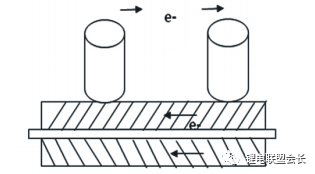

圖1為應用四探針測試原理自組裝的兩探頭片狀物電阻測試儀及測試原理示意圖。動力電池的直流電阻對實際應用更有現實意義，但由于是動態的，其測試需要標準、詳細的流程。同時，交流電阻與直流電阻也有一定的對應關系。

圖1 極片電阻測試示意圖

進行如圖1測試時，極片在固定壓力下加電壓，遵循歐姆定律，電流從極片中流過(過流面積為集流體和集流體兩側電極材料橫截面)。在電極材料中導電劑導電性好，正極材料導電性較差，所以電子是沿著電極材料中的導電劑傳導。由于這種電子傳導方式與極片在電池中的電子傳導方式十分接近，因此，該方法能很好地模擬評價材料的電子導電性。

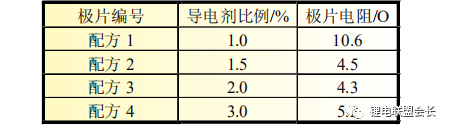

表1為不同導電劑比例的同材料體系正極極片電阻測試結果。導電劑可改善電極材料的導電性，但作為非活性物質，其添加量影響電池能量密度。通過此種方法可以快速判斷出電極配方中導電劑的最佳添加量。

表1 不同導電劑對極片電阻的影響

從表中數據可以看出，當導電劑的比例為1.5%時，極片電阻有較大降低，從10.6Ω降低，再添加更多的導電劑，極片電阻沒有明顯的降低，當導電劑增加到3.0%時，極片電阻反而有所增大。所以此種正極材料最佳導電劑比例范圍為1.5%~2.0%。

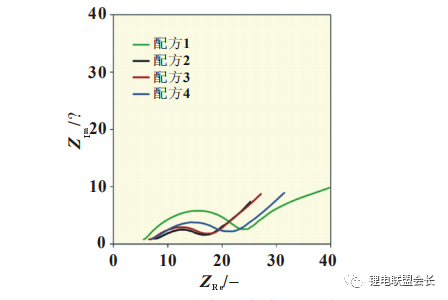

圖2為四種導電劑配方的極片組裝成扣式電池的交流阻抗譜圖。從圖中可以看出，交流阻抗譜圖分別由一個半圓和一條斜線組成。高頻區的半圓反映的是與電荷轉移相關的電化學反應阻抗，半圓直徑越大說明電荷轉移阻抗就越大。

圖2 不同配方極片交流阻抗譜圖

低頻區的斜線反應的是鋰離子在固相電極材料中擴散引起的阻抗。圖2中配方1的半圓直徑最大，說明配方1的電荷轉移阻抗較大，導電性最差；配方2及3的半圓半徑相差不大，說明在相同體系中，電荷轉移阻抗相差不大。交流阻抗測試結果與極片電阻測試結果一致。由此看出本測試方法的可靠性。

2、不同材料體系正極極片電阻與電池電阻關系建立

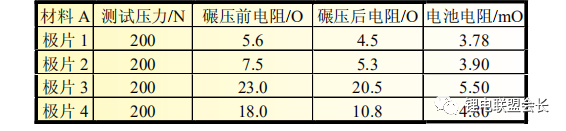

表2為不同體系正極材料(相同配比)的正極極片電阻值和用這些極片組裝成20Ah動力電池的電阻值。

表2 不同正極材料極片與電池的阻值

在相同壓力下，極片1通過類四探針法測試出的電阻最小，為4.5Ω，相應地組裝成20Ah動力電池后通過交流電阻歐姆表測試的電池電阻也最小，為3.78mΩ。極片3碾壓前后極片電阻最大，分別為23.0和20.5Ω，相應的極片組裝成同種體系的20Ah動力電池，電阻值最大，為5.50mΩ。

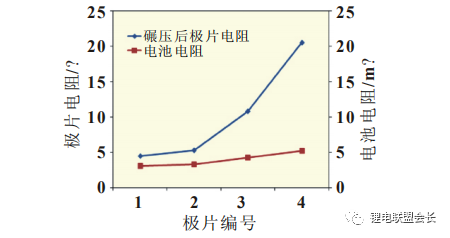

圖3為四種極片碾壓后電阻與電池電阻曲線。從圖3可以看出，電池電阻隨極片電阻的增大而增大，并不呈線性增大，主要是因為在組裝電池過程中，極組是由極片通過卷繞的方式，卷繞13~14折，相當于電阻并聯，電阻值大大減少，還有電解液、極耳等的影響，導致極片電阻與電池電阻不呈線性關系。

圖3 極片電阻與電池電阻的關系

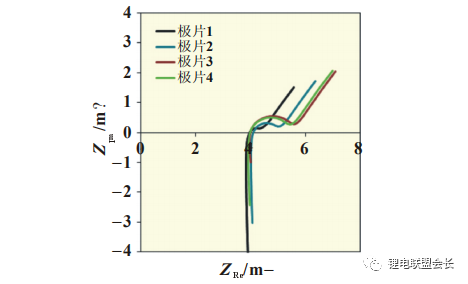

圖4為20Ah動力電池的交流阻抗譜圖。從圖中可以看出，交流阻抗譜圖分別由一個半圓和一條斜線組成。半圓在高頻區與實軸的截距代表溶質阻抗Rs，半圓直徑代表電荷傳遞過程的電化學阻抗Rct，即正負電極反應的阻抗。

圖4 不同極片組裝動力電池交流阻抗譜圖

從圖中可以看出四種極片的Rs阻抗相差不大，說明四種極片在同一體系下，極片電阻對溶質阻抗影響較小。電荷傳遞電阻Rct相差較大，且與極片電阻測試結果有較好的吻合，所以在相同體系下，極片電阻能夠準確反映電池電化學反應阻抗的情況。因此在實際生產應用中，電池的電阻與該方法的測試值有很好的對應關系，使用測試極片電阻的可以對電池電阻進行預評估。

三、結論

使用電池極片電阻測試方法，可以在大批量生產前對鋰離子電池原材料及材料配方進行評估和快速篩選，節約了電池實效驗證時間，避免了原材料浪費，進而降低生產成本，所以鋰離子電池極片電阻測試是較為新穎且有應用前景的測試評估方法，值得進一步研究和完善。

參考：聶磊等《鋰離子電池電阻預評估方法研究》
